Présentation Générale

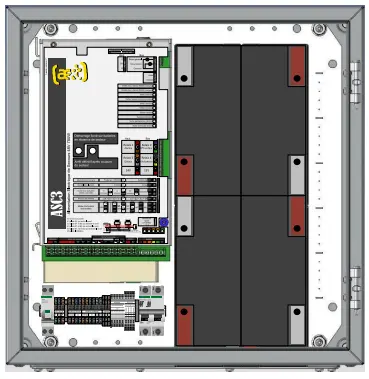

Les alimentations électriques ASC3 développées par ae&t sont des alimentations ininterruptibles basse tension rassemblant
dans un même coffret :
- Une alimentation à découpage 230Vca / 48Vcc
- Un compartiment batterie pouvant accueillir 4 batteries étanches
- Une carte de gestion électronique
Elles sont destinées aux applications de sécurité nécessitant une alimentation secourue par batteries, comme des diffuseurs
sonores et lumineux.
Elles possèdent les sorties suivantes :
- Une sortie d’alimentation permanente sur deux départs en 4 mm²
- Une sortie d’alimentation commutée sur deux départs en 4 mm² avec jusqu’à 4 lignes surveillées
- Deux relais de sorties auxiliaires (contact sec au 0V)
- Quatre relais de report : report d’alarme, report de défaut, report défaut batterie et report défaut secteur
Elles possèdent cinq entrées de commande paramétrables permettant de piloter la sortie de puissance commutée.
Principales caractéristiques
- Surveillance et sécurité : surveillance de 4 lignes d’alimentation commutée
surveillance des batteries en continu
surveillance de l’alimentation principale
- Alimentation : 90 – 264Vca
- Batteries : 4 x « 17 Ah – 12 Vcc »
- Puissance absorbée maximum : 750W
- Entrées : 5 entrées configurables
- Sorties : 1 sortie 48 Vcc permanente
1 sortie 48 Vcc commutée
